过滤机
产品特点:
运行稳定 质量可靠
过滤速度快 效率高
安全节能 经济实用

  产品简介

  ZPG型盘式真空过滤机,是用于铁精矿,有色金属精矿及非金属精矿过滤脱水及尾矿过滤脱水的优良过滤设备。

  ZPG系列金属矿用重型盘式真空过滤机,具有结构坚固、滤盘运转平稳、自动变速强力搅拌、轴端密封可靠、陶瓷过滤管耐磨久用,滤扇强度高、孔率大,高强度滤布表面光滑、卸饼率高、使用寿命长,保证了金属矿物在固液分离中获得良好的脱水指标。

型号及含义
主要用途
黑色矿(铁矿、锰矿)贵金属矿(金银铜矿)、有色矿(铅锌矿)的选矿脱水
非金属矿(长石矿、萤石矿、红柱石矿、石墨矿、石英砂矿)的选矿脱水
矿山选矿尾矿的脱水

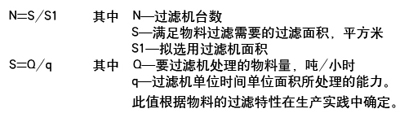

盘式真空过滤机选型计算

  工作原理

  ZPG型盘式真空过滤机是利用真空作为过滤动力,使浆液进行固液分离的设备。
  ZPG系列金属矿用重型盘式真空过滤机充分借鉴了国外同类产品的优点,针对金属矿物密度大,沉降快、含固体颗粒的滤液对过滤管冲击力强的特点,进行了整体性能和各部件之间可靠性的优化设计。

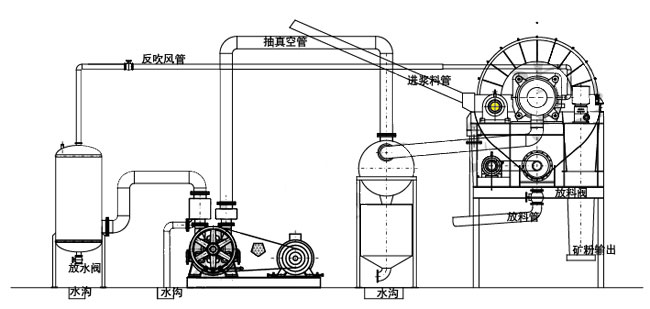

冶金过滤机工艺

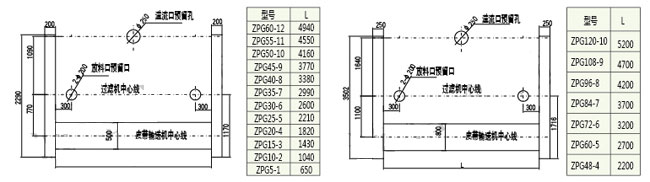

ZPG-60m2盘式过滤机基础图 ZPG48-120m2盘式过滤机基础图

  产品特点

  一、滤扇:
  结合现有滤扇使用的一些缺陷,根据选矿行业的特殊性,我公司重新设计了专用新型滤扇。
  1.表面光滑,脱水孔分布均匀,孔率合理,滤扇和筋条的边缘均呈圆角,不但提高了脱水率,同时也延长了滤布的使用寿命。
  2.滤扇头有倒角,强度高,滤扇底部有加强筋,在装配、拆卸时不易损坏、断裂。
  3.筋条走向与滤扇的中心线夹角更合理,流体阻力小。滤扇的有效面积大,提高了过滤机的处理能力。
  4.滤扇的壁厚比普通的增加了1/3,同时滤扇的重量也增加了1/3,是现在国内市场上结构最合理、最牢固的滤扇之一,平均寿命延长1.5-2倍。
  二、主轴与过滤管:
  1.过滤管(包括轴头)采用高强度耐磨陶瓷复合钢管,管壁厚,不易磨损,提高寿命二到三倍以上。
  2.滤液管与滤扇接口处取消法兰连接,而采用模具定位直接焊接,排除了原法兰连接处防漏胶皮垫圈老化的因素,消除了可能的漏气点。
  3.每扇滤扇一块压板,压板两端分别用不锈钢螺栓和螺母压紧,不易生锈,便于更换滤布、劳动强度大副减低。
  三、搅拌:
  针对铁矿粉的特殊性能,针对现在市场上过滤机容易漏和搅拌系统不耐用的特点,我公司采取以下搅拌装置,达到理想效果,并得到用户广泛好评。
  1.加永磁铁--防止矿粉进入搅拌套内;
  2.采用水密封;
  3.采用盘根密封;
  4.加轴用骨架密封圈密封;
  5.轴表面进行镀铬处理,不易生锈;
  四、槽体
  搅拌轴下方槽体内采用刚玉高分子耐磨涂层,防止槽体钢板磨损。
  五、控制盘、摩擦片:
  采用特制耐磨硼磷铸铁,刚柔相济,密封效果好,使用寿命延长2-3倍。
  六、润滑和清洗:
  采用干油泵集中多点自动润滑,保证设备正常运行。滤布清洗采用自动清洗装置,保持了良好的脱水效果。
  七、电控:
  采用变频调速,以物料的浓度及流量调节,达到理想的工作效果。

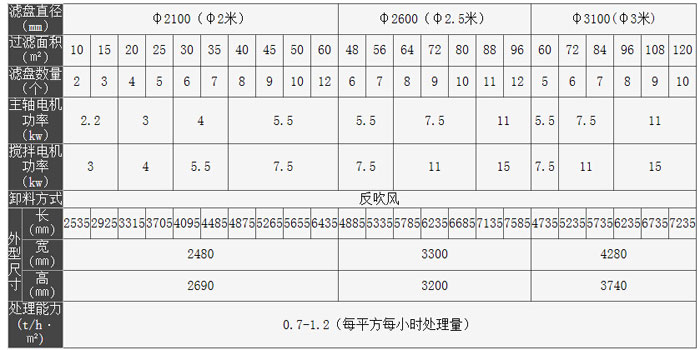

  技术参数

产品优势

应用案例

云南赤铁矿选矿生产线

产量:日处理5000吨

加工物料:赤铁矿

最终精矿品味:63%

设备配置:料仓、颚式破碎机、细颚式破碎机、球磨机、给料机、分级机、旋流器、高梯度磁选机、搅拌桶、程控加药机、过滤机等设备。

湖北铜矿选矿生产线

平均产量:日处理5000吨

加工物料:硫化铜

最终精矿品味:63%

设备配置:给料机、破碎机、球磨机、分级机、浮选机、浓缩机、过滤机、烘干机等设备组成

新疆铅锌矿选矿生产线

平均产量:日处理4000吨

加工物料:铅锌矿

最终精矿品味:63%

设备配置:给料机、破碎机、球磨机、分级机、浮选机、浓缩机、过滤机、烘干机等配套设备组成
