产品详情
螺旋溜槽
产品特点:
运行稳定 质量可靠
结构简单 无运动件
安全节能 经济实用

  产品简介

  玻璃钢螺旋溜槽是综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点的设备,是采矿、选矿的最佳设备,特别是海滨、河畔、砂滩、溪道的砂矿开采更为理 想。

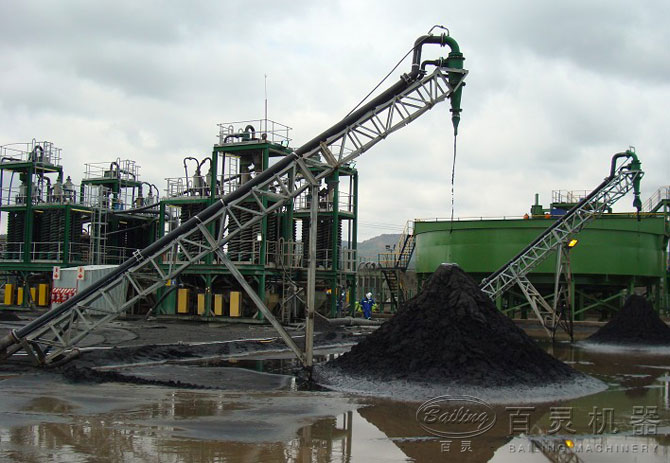

图为百灵机器国外某选矿设备螺旋溜槽现场(一)

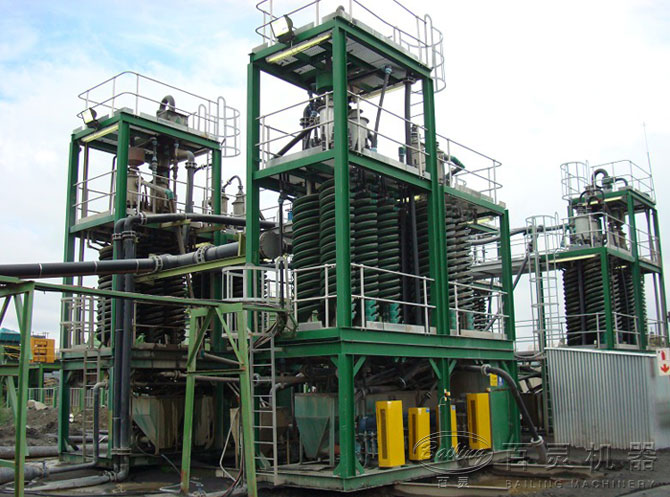

图为百灵机器国外某选矿设备螺旋溜槽现场(二)

  工作原理

  螺旋溜槽由给矿匀分器、给矿槽、螺旋槽、产品截取槽、接矿斗和槽支架六个部分组成。以百灵机器螺旋溜槽为例,由螺旋片组成的螺旋槽是主要部件。螺旋片是由玻璃钢(玻璃纤维增强塑料)制成,借螺栓联接在一起。玻璃钢螺旋片质轻而坚固。它的选别工作面有一层耐磨层,经久耐用。槽的首端设有多管式给矿匀分器,分矿均匀,控制简便。匀分的矿浆通过给矿柑缓慢地给到螺旋槽面上。螺旋槽的尾端装有阀块式产品截取槽,将已分选的矿流按品位分成几种产品。

  产品特点

  螺旋溜槽具有结构合理,安装简单,占地面积少,操作简易,选矿稳定,分矿清楚,处理量大,效率高选矿富集比高、回收率高,运转可靠的特点。

  技术参数

型号

Model

外径

outside

diameter

(mm)

螺距

Pitch of screw

(mm)

径距比

Rate

倾斜角

(º)

头数

number of threads

围数

Number of turns

给矿力度

Max。Feed size

(mm)

给矿浓度

Mine density

(﹪)

生产能力

Capacity

(T/h)

占地面积

Area

(m²)

高度

Height

(m)

D12000

2000

1200

0.6

9

2-4

3.5

0.04-0.4

20-40

8-12

5.7

6-8

D11500

1500

900

0.6

9

2-4

4

0.03-0.3

20-45

6-8

5.8



D11200

1200

720

540

0.6

9

2-4

4-5

0.03-0.3

30-50

4-6

2

5、23

D1900

900

540

360

0.4

0.6

9

2-3

4-5

0.03-0.3

30-50

2-3

1、2

3.2-4.2

D1600

600

390

360

0.4

9

1-2

4-5

0.02-0.2

30-50

0.8-12

0.5

2.6

D1400

400

180

0.45

9

1-2

4-5

0.02-0.2

30-50

0.5-0.2

0.25

1.3


产品优势

应用案例

云南赤铁矿选矿生产线

产量:日处理5000吨

加工物料:赤铁矿

最终精矿品味:63%

设备配置:料仓、颚式破碎机、细颚式破碎机、球磨机、给料机、分级机、旋流器、高梯度磁选机、搅拌桶、程控加药机、过滤机等设备。

湖北铜矿选矿生产线

平均产量:日处理5000吨

加工物料:硫化铜

最终精矿品味:63%

设备配置:给料机、破碎机、球磨机、分级机、浮选机、浓缩机、过滤机、烘干机等设备组成

新疆铅锌矿选矿生产线

平均产量:日处理4000吨

加工物料:铅锌矿

最终精矿品味:63%

设备配置:给料机、破碎机、球磨机、分级机、浮选机、浓缩机、过滤机、烘干机等配套设备组成
