产品详情
湿碾机
产品特点:
运行稳定 质量可靠
产能高 效率高
安全节能 经济实用

  产品简介

 湿碾机全称湿式碾磨机,根据作业方式的不同,分为碾金机、混汞碾、碾铁机、电碾;根据结构方式的不同,分为轮碾机、双磙碾、三磙碾。湿碾机是在古老的石制碾基础上,经过现代化的改进发展来的。用于各种黑色金属、有色金属、非金属矿物的磨矿作业,以及稀贵金属金银的磨、选、加工作业,是广大中小型选矿厂、制粉厂最优首先磨矿设备。

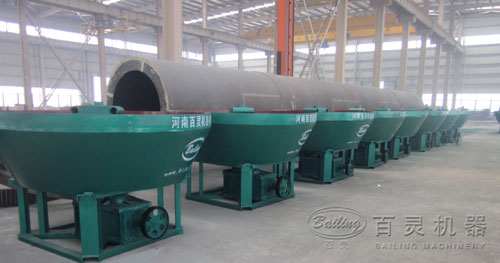

湿碾机A

湿碾机B

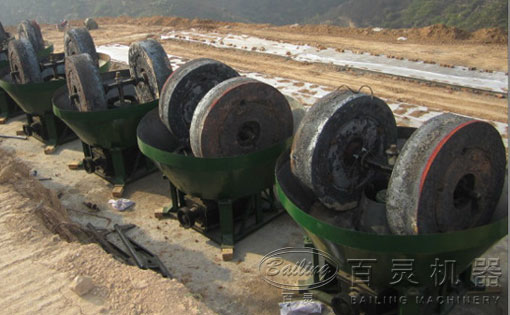

客户现场:

(一)

(二)

  工作原理

  该设备主要有动力装置、机架、水盆、碾轮、碾盘等部件组成,采用轮动式磨矿工作方式:首先电动机将动力传动至减速机,在减速机带动下,通过大立轴将力矩传递给上方的横轴,然后经安装在横轴两端的拉杆传递至碾轮,使碾轮产生驱动力,沿横轴水平方向做逆时针旋转运动;工作时的碾轮既能围绕湿碾机大立轴公转,又能围绕碾轮中心轴进行自转,碾盘则固定不动。添加的矿石物料,在碾磨机内受到来自碾轮自身重量带来的挤压力,碾轮公转自转时与碾盘产生的巨大摩擦力,在受到反复的挤压、揉搓、研磨后,被彻底粉碎。

陕西XXX公司某选矿项目湿碾机工作现场

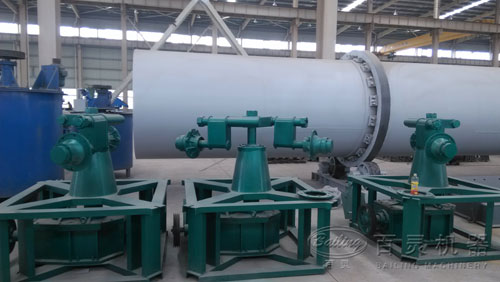

机架

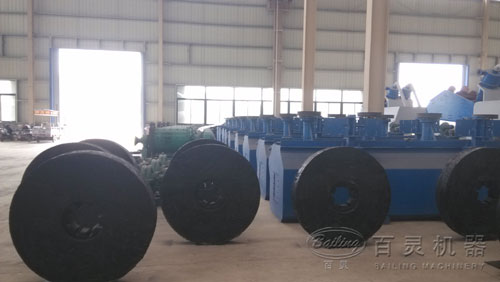

碾盘

  产品特点

 碾轮在碾压、揉搓矿物的同时,兼具混合搅拌造浆功能,将物料与水充分混合均匀,使矿浆浓度等各项磨矿指标稳定;经研磨粉碎后的单体解离矿物细粒,在混动的矿浆中,被带至液面上层,经设置在水盆上的溢流排料口,溢流排出,进入下一作业工序加工;粗粒矿物则沉降在碾盘底部,继续研磨粉碎,直至细度达到标准;设置在水盆排料口处的筛网(筛网目数,应根据矿物类型,分选要求,合理设置),可严格控制分级粒度,避免出现矿物过粉碎或粒度粗细不均现象,为后续作业创造良好条件。

  技术参数

型号 规格(mm) 进料粒度(mm) 转速(r/min) 电机功率(kw) 机重 (t)
1600A 1600X400X200X500±20 <25 20-22 6-30 14.5
1500A 1500X350X200X460±20 <25 20-22 6-22 13.3
1500B 1500X350X150X460±20 <25 20-22 6-22 12.3
1500C 1500X300X150X420±20 <25 20-22 6-22 11.3
1400A 1400X250X150X350±20 <25 16-18 6-18.5 8.5
1400B 1400X250X150X350±20 <25 21-23 6-18.5 8.5
1350A 1350X250X150X350±20 <25 16-18 6-18.5 8
1350B 1350X250X150X350±20 <25 21-23 6-18.5 8
1300A 1300X250X150X350±20 <25 16-18 6-15 7.5
1300B 1300X200X150X350±20 <25 21-23 4-15 7.5
1200A 1200X220X80X270±20 <25 17-19 6-7.5 5.5
1200B 1200X200X80X250±20 <25 23-25 6-7.5 5.5
1100A 1100X200X80X250±20 <25 17-19 6-7.5 5
1100B 1100X180X80X250±20 <25 23-25 4-7.5 5
1000 1000X200X80X250±20 <25 13-15 4-7.5 4.5
备注:型号碾磙直径为代号,规格以碾磙直径×碾磙厚度×碾盘宽度±误差20mm

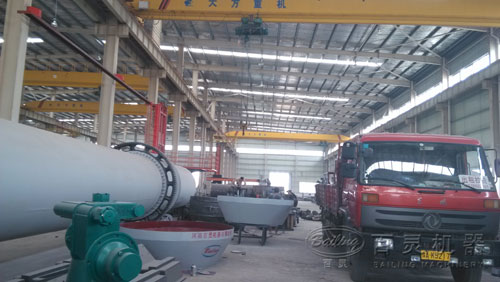

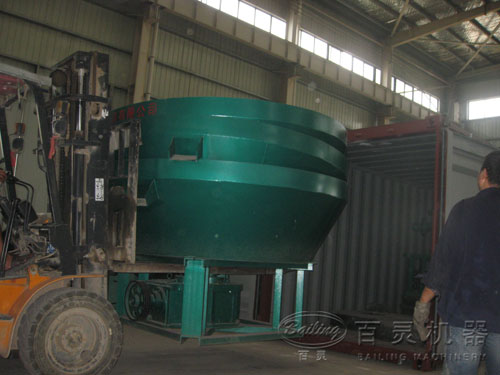

发贷现场:







产品优势

应用案例

云南赤铁矿选矿生产线

产量:日处理5000吨

加工物料:赤铁矿

最终精矿品味:63%

设备配置:料仓、颚式破碎机、细颚式破碎机、球磨机、给料机、分级机、旋流器、高梯度磁选机、搅拌桶、程控加药机、过滤机等设备。

湖北铜矿选矿生产线

平均产量:日处理5000吨

加工物料:硫化铜

最终精矿品味:63%

设备配置:给料机、破碎机、球磨机、分级机、浮选机、浓缩机、过滤机、烘干机等设备组成

新疆铅锌矿选矿生产线

平均产量:日处理4000吨

加工物料:铅锌矿

最终精矿品味:63%

设备配置:给料机、破碎机、球磨机、分级机、浮选机、浓缩机、过滤机、烘干机等配套设备组成
