中心传动球磨机

产品详情
中心传动球磨机
产品特点
结构紧凑、占地面积小、可靠性好、配置简单、易于安装调试、操作和维护。
产品简介
中心传动球磨机用大型双列调心滚柱轴承取代常规巴氏合金润滑轴承。经过技术改进的轴承使用寿命长,密封性好,拆卸清洗方便,并配置有手动加油站定时加油,轴承处于良好润滑状态

  产品优势

       1. 中心传动球磨机是为我国国情而研制的,吸收了国内外生产、使用的先进经验,采用了中心传动型式,具有结构紧凑、占地面积小、可靠性好、配置简单、易于安装调试、操作和维护、实用、高效节能及使用寿命长等特点;
       2. 采用中心传动方式,无大小齿轮,电机,减速机,传动系统和筒体在同一轴线上;筒体由双列调心球面滚柱轴承支承,磨机中空轴颈与主轴承间为滚动摩擦,摩擦阻力小,节能;运转平稳,工作可靠;
       3. 采用液力耦合器;传动效率高,不需大小齿轮,减轻了设备质量,降低了制造成本。配套电机功率低,比同规格的普通型球磨机电机功率减少10.7%-40.5%;
       4. 由于中心传动球磨机的轴承的选型是从工艺角度来选择的大型轴承,其承载能力远高于磨机满负荷时的负荷;中心传动球磨机轴承的使用寿命在正常情况下要高于普通磨机的使用寿命。

        百灵机器研制生产的中心传动球磨机用大型双列调心滚柱轴承取代常规巴氏合金润滑轴承,经过技术改进的轴承使用寿命长,密封性好,拆卸清洗方便,并配置有手动加油站定时加油,轴承处于良好润滑状态,比之滑动轴承的稀油润滑系统简便可靠。由于轴承的选型是从工艺角度来选择的大型轴承,其承载能力远高于磨机满负荷时的负荷,因此轴承的使用寿命在正常情况下要高于磨机的使用寿命。该设备由于采用圆柱滚子轴承,减少了摩擦阻力和静阻力矩,加上使用了液力偶合器和齿轮加速器,使配用电动机功率较常规磨机减少了10.7%--40.5%,节能效果显著。仅节能一项,2-3年内即可收回磨机的投入费用。

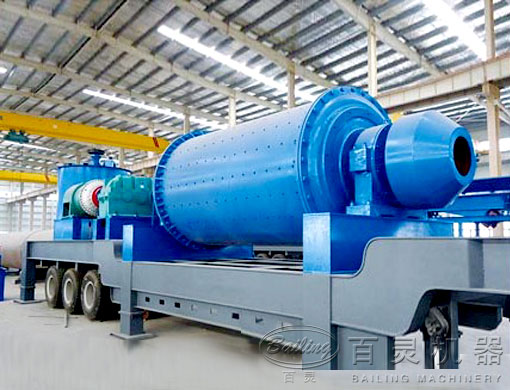

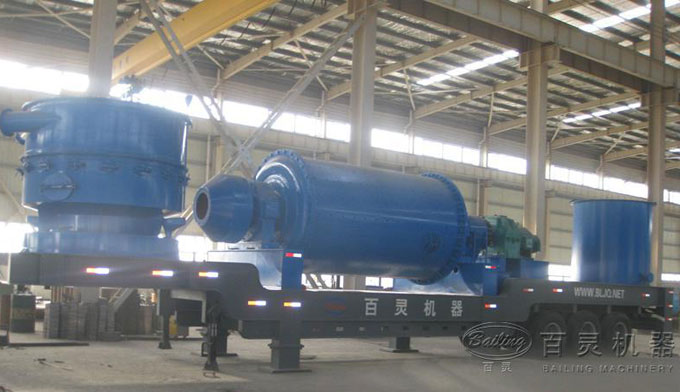

图为百灵机器发往苏丹客户的中心传动球磨机正在装车

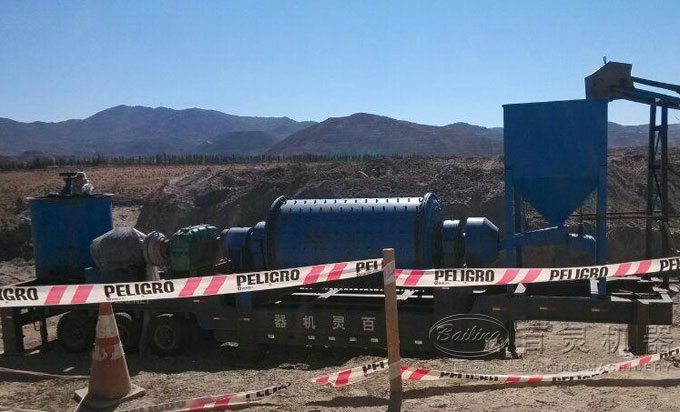

图为百灵机器中心传动球磨机在苏丹客户现场

  工作原理

      本机为卧式筒形旋转装置,外沿齿轮传动,两仓球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

  技术参数

规格型号 转速(r/min) 装球重量(t) 给料粒度(mm) 产量(t/h) 配用电机型号 配用电机功率(kw) 重量(t)
φ900×900 38 0.95 ≤25 0.22-1.07 Y160L-4 10 4.5
φ900×1800 38 1.80 ≤25 0.4-2 7200L2-4 15 5.5
φ900×3000 37.5 2.70 ≤25 0.8 Y225M-4 17 7.2
φ1200×2400 32 4.80 ≤25 1.4-2 Y280M-4 37 13.5
φ1200×4500 30 5.20 ≤25 1.4-3 Y280M-6 45 13.8
φ1500×1500 28.8 5 ≤25 1.4-3.5 Y315S-6 45 14
φ1500×3000 28.8 8 ≤25 2.5-4 JR125-6 75 17
φ1500×5700 28.8 12 ≤25 4-6 JR127-6 115 25
φ1830×3500 24.5 13 ≤25 4-8 JR138-6 160 30
φ1830×7000 24.5 21 ≤25 7-10 JR138-8 210 36
φ2100×3500 23.8 20 ≤25 4.5-3.3 QZM2135 185 37
φ2400×7000 21.4 24 ≤25 14-16 JRQ158-8 420 50

相关设备

  • 节能球磨机节能球磨机
  • 格子球磨机格子球磨机
  • 水泥球磨机水泥球磨机
  • 陶瓷球磨机陶瓷球磨机
  • 欧式球磨机欧式球磨机
  • 管式球磨机管式球磨机
  • 铝粉球磨机铝粉球磨机
  • 湿式球磨机湿式球磨机
  • 干式球磨机干式球磨机
  • 溢流式球磨机溢流式球磨机

应用案例

浙江磁铁矿选矿现场

产量:日处理5000吨

加工物料:磁铁矿

进料粒度:80目

成品粒度:325目

设备配置:破碎机、球磨机、分级机、磁选机、浓缩机、过滤机等设备。

贵州棒磨机制砂生产线

产量:日处理3000吨

加工物料:河卵石

进料粒度:100mm

成品粒度:5mm以下

设备配置:棒磨机、输送机、洗砂机、细沙回收机、振动筛、给料机等设备。

山东棒磨机磨钢渣生产线

产量:日处理5000吨

加工物料:钢渣

进料粒度:10-50mm

用户要求:研磨之后通过磁选机把铁选出来

设备配置:给料机、鄂式破碎机、输送机、料仓、球磨机、磁选机等设备。
