圆振动筛

产品详情

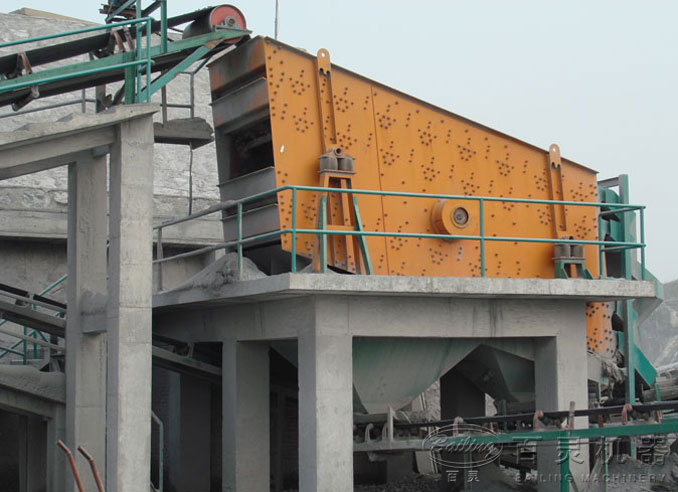

圆振动筛
产品特点
振型稳、噪音低、低能耗、寿命长、筛分效率高、经济实用。
产品简介
圆振动筛做圆形运动,是一种多层数,高效新型振动筛。具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点,是一种高效新型的筛分设备

产品优势

       1.采用块偏心作为激振力,激振力强。
       2.筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷。
       3.采用轮胎联轴器,柔性连接,运转平稳。
       4.采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理最大、寿命长、电耗低、噪音小。

产品简介

        圆振动筛做圆形运动,是一种多层数,高效新型振动筛。具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点,是一种高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、 耐火材料、轻工、化工等行业的产品分级。

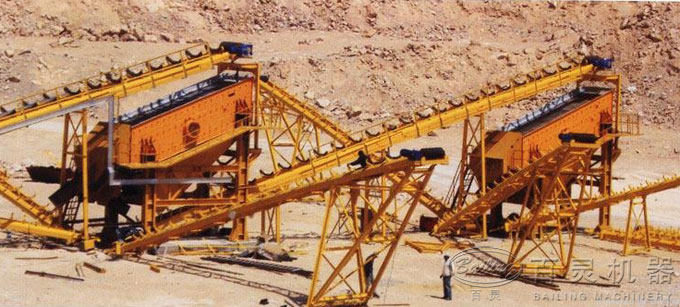

浙江杭州时产600吨砂石骨料生产线工程案例


贵州贵阳市时产1200吨砂石骨料生产线工程案例

工作原理

        百灵机器生产的圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。采用筒体式偏心轴激振器及偏块调节振幅,振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。振动器安装在筛箱侧板上,一并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛振动。

技术参数

型号 筛面层数 筛网面积
(m3)
筛孔尺寸(mm) 最大进料尺寸(mm) 处理能力
(m3/h)
振动频率 (r/min) 双振幅 (mm) 电机功率 (kw) 外形尺寸
(长×宽×高)
(L×W×H)
重量(不含电机) (kg) 筛面倾角 (°) 筛面规格(mm)
2YK1245 2 5.4 5-50 200 35-206 970 7 11 4872×2610×2520 4320 15 1200×4500
3YK1245 3 5.4 5-50 200 35-206 970 8 11 5155×2686×3754 4460 20 1200×4500
YK1535   1 5.25 5-50 200 34-200 970 8 11 4684×2971×2404 3355 15 1500×3500
3YK1535 3 5.25 5-50 400 34-200 970 8 15 4719×3106×3273 5710 20 1500×3500
YK1545   1 6.75 5-50 400 44-258 970 8 11 4806×2911×2076 3900 20 1500×4500
2YK1545 2 6.75 5-50 400 44-258 970 8 15 4650×2820×3500 4370 20 1500×4500
3YK1545 3 6.75 5-50 400 44-258 970 8 15 5650×3000×3800 5832 15 1500×4500
3YK1548 3 7.2 5-50 400 47-275 970 7 15 5011×3986×2653 6070 20 1500×4800
4YK1548 4 7.2 5-100 200 47-275 730 8 18.5 4800×2947×4045 7090 20 1500×4800
YK1848   1 8.8 5-100 400 56-330 755 11 15 4904×3020×2943 7122 20 1800×4800
2YK1848 2 8.8 5-100 400 56-330 750 11 15 4802×3009×2860 6189 20 1830×4800
3YK1848 3 8.8 5-100 400 56-330 970 7 22 5066×3986×2969 6935 20 1800×4800
2YK1854 2 9.72 5-100 400 63-586 970 7 22 5200×3400×3911 7602 20 1800×5400
3YK1854 3 9.72 5-100 400 63-586 970 7 22 6200×3326×3593 8640 15 1800×5400
4YK1854 4 9.72 5-150 200 32-310 1216 8 30 5447×3417×4266 10530 15 1800×5400
YK2154   1 11.3 5-100 400 73-683 730 8 18.5 5400×3547×2750 5269 20 2100×5400
2YK2154 2 11.3 5-100 400 73-683 730 8 22 5400×3650×3856 7851 20 2100×5400
3YK2154 3 11.3 5-100 400 73-683 730 8 22 5590×3600×3900 9857 20 2100×5400
2YK2160 2 12.6 5-100 400 81-720 970 8 30 6375×3821×3707 9240 20 2100×6000
3YK2160 3 12.6 5-100 400 81-720 970 7 30 6453×3821×4907 12757 20 2100×6000
4YK2160 4 12.6 5-100 450 66-720 740 8 45 6455×4064.5×5367 15125 20 2100×6000
2YK2280 2 17.6 5-150 400 90-750 730 8 30 8000×3835×4747 10180 20 2200×8000
YK2460   1 14.4 5-150 400 150-810 730 8 22 6050×4035×3005 6200 20 2400×6000
2YK2460 2 14.4 5-150 400 150-810 730 8 30 6050×4035×4087 8013 20 2400×6000
3YK2460 3 14.4 5-150 200 450-650 740 8 37 6050×4234×4594 10762 20 2400×6000
4YK2460 4 14.4 5-150 200 450-650 740 8 45 6050×4266×5073 12786 20 2400×6000

应用案例

焦作河卵石制砂生产线

产量:每小时150吨

加工物料:河卵石

进料粒度:300mm以下

成品料:0-5mm以下

设备配置:料仓、振动给料机、颚式破碎机、圆锥破、VSI制砂机、圆振筛、皮带等设备。

甘肃什鹅卵石制砂生产线

产量:每小时300吨

加工物料:鹅卵石

进料粒度:100-150mm

成品料:5mm以下

设备配置:料仓、颚式破碎机、圆锥破碎机、VSI制砂机、输送机、振动筛、洗砂机、细砂回收机等设备。

黑龙江石灰石砂石生产线

产量:每小时400吨

加工物料:石灰石

进料粒度:100-150mm

成品料:5mm以下 5-10mm 10-15mm

设备配置:料仓、颚式破碎机、反击式破碎机、VSI制砂机、输送机、振动筛等设备。
