球磨机

产品详情
球磨机
产品特点
运转平稳、工作可靠、操作便捷、易于维护、高效节能、安全环保。
产品简介
球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。

  产品优势

        球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。根据物料及排矿方式,可选择干式球磨机湿式格子型球磨机
        球磨机是物料被破碎之后,再进行粉碎的关键设备。球磨机广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

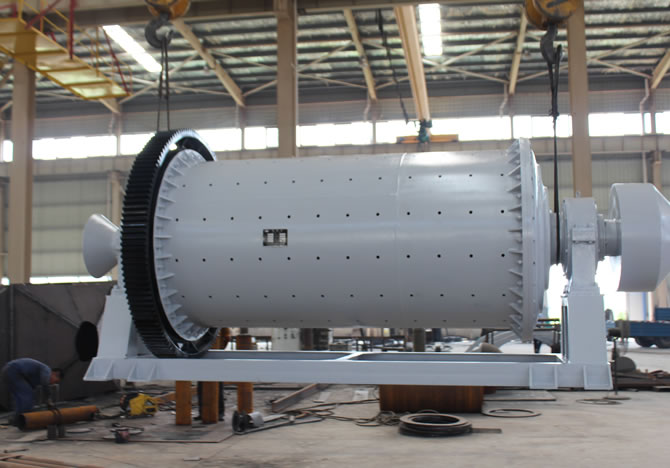

图为河南百灵机器生产车间加工现场

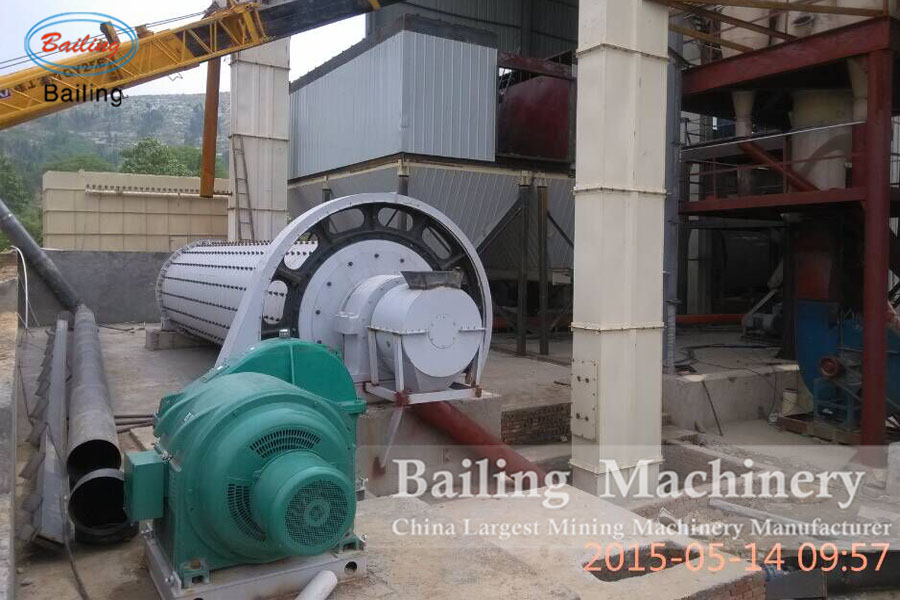

图为四川客户球磨机安装现场图

        球磨机轴承采用稀油润滑,有利于设备运行过程中轴承内部脏污的清洗以及减小轴承的磨损,百灵球磨机设备在最大程度上降低了设备易损件的更换程度,球磨机衬板、钢球均采用高铬钢,耐磨使用周期长,为客户后期设备的维修以及生产的运行带来极大好处!

  工作原理

        物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生冲击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

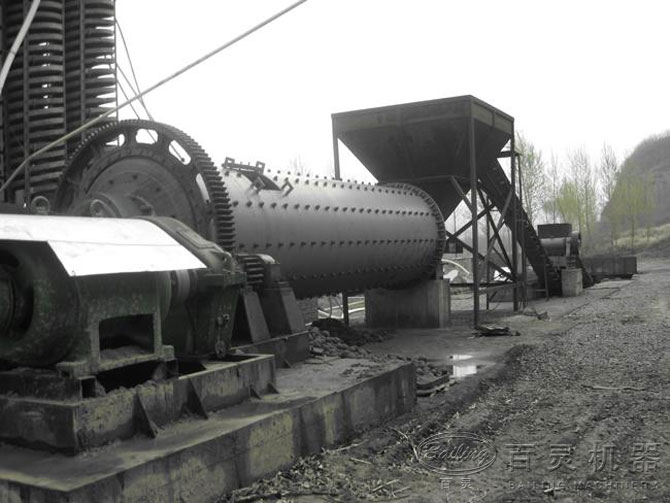

图:Ф2200×7500球磨机服务于邯郸金隅25t/h铁矿生产线

  技术参数

规格型号 筒体转速(r/min) 装球量(t) 进料粒度(mm) 出料粒度(mm) 产量(t/h) 电机功率(kw) 重量(t)
Ф900×1200 36 1.0 ≤20 0.074-0.4 0.5-1.5 18.5 4
Ф900×1800 36 1.5 ≤20 0.074-0.4 1.1-3.5 22 4.8
Ф900×2100 36 1.7 ≤20 0.074-0.4 0.7-3.5 15 3.9
Ф900×3000 36 2.6 ≤20 0.074-0.4 1.5-4.8 30 6
Ф1200×2400 31 3.5 ≤25 0.074-0.4 1.6-5 30 9.5
Ф1200×2800 31 6.8 ≤25 0.074-0.4 1.5-5 37 13
Ф1200×4500 32 5.5 ≤25 0.074-0.4 1.6-5.8 55 13.8
Ф1500×3000 33.8 6.8 ≤25 0.074-0.4 3-9 110 19
Ф1500×4500 27 10.5 ≤25 0.074-0.4 3.5-8 110 21
Ф1500×5700 25 13 ≤25 0.074-0.4 3.6-11 130 24
Ф1830×3000 23.8 10 ≤25 0.074-0.4 4-11 130 25
Ф1830×3600 23.8 12 ≤25 0.074-0.4 4.3-12 155 32
Ф1830×4500 26.5 17 ≤25 0.074-0.4 5.5-20 185 35
Ф1830×6400 25 21 ≤25 0.074-0.4 6-17 210 38
Ф1830×7000 22.5 23 ≤25 0.074-0.4 6.5-18 210 43
Ф2100×3000 23 13 ≤25 0.074-0.4 5-15 180 32
Ф2100×3600 23.8 16 ≤25 0.074-0.4 6-17 210 45.8
Ф2100×4500 23 20 ≤25 0.074-0.4 7-21 245 52.6
Ф2100×7000 23 31 ≤25 0.074-0.4 8-25 280 65
Ф2200×3600 21.7 17.5 ≤25 0.074-0.4 8-21 245 42.8
Ф2200×4500 23.7 22 ≤25 0.074-0.4 9-25 280 46.5
Ф2200×5500 21 30 ≤25 0.074-0.4 10-20 245 48.5
Ф2200×6500 21.7 35 ≤25 0.074-0.4 14-26 380 52.8
Ф2200×7500 21 33 ≤25 0.074-0.4 16-30 380 56
Ф2200×9000 21.5 44 ≤25 0.074-0.4 9-25 280 61.8
Ф2400×3000 20.6 30 ≤25 0.075-0.4 15-50 245 59
Ф2400×3600 21 21 ≤25 0.074-0.4 9-25 280 61.8
Ф2400×4500 21 26 ≤25 0.074-0.4 15-60 380 65
Ф2400×6500 21 38 ≤25 0.074-0.4 14-42 475 76.7
Ф2400×7000 21 41 ≤25 0.074-0.4 14-42 475 76.7
Ф2400×7500 21 44 ≤25 0.074-0.4 15-45 475 78.9
Ф2400×10000 21 58 ≤25 0.074-0.4 18-55 680 94.5
Ф2400×11000 21 64 ≤25 0.074-0.4 19-58 680 99.2
Ф2400×13000 21 75 ≤25 0.074-0.4 25-60 800 115.2
Ф2700×3600 20.7 26 ≤25 0.074-0.4 12-35 380 82
Ф2700×4000 20.7 29 ≤25 0.074-0.4 15-36 380 85
Ф2700×4500 20.7 33 ≤25 0.074-0.4 15-40 430 97
Ф3000×9000 19 109 ≤25 0.074-0.4 22-80 680 168.6
Ф3000×12000 19 134 ≤25 0.074-0.4 25-85 800 196.3
Ф3200×4500 18 65 ≤25 0.074-0.4 按工艺条件定 800 137
Ф3600×4500 17 90 ≤25 0.074-0.4 按工艺条件定 850 158
Ф3600×6000 17 110 ≤25 0.074-0.4 按工艺条件定 1250 175
Ф3600×8500 18 131 ≤25 0.074-0.4 45.8-256 1800 252
Ф4000×5000 16.9 121 ≤25 0.074-0.4 45-208 1500 203
Ф4000×6000 16.9 146 ≤25 0.074-0.4 65-248 1600 218
Ф4000×6700 16.9 149 ≤25 0.074-0.4 45-252 1800 238
Ф4500×6400 15.6 172 ≤25 0.074-0.4 54-306 2000 280
Ф5030×6400 14.4 216 ≤25 0.074-0.4 68-386 2500 320
Ф5030×8300 14.4 266 ≤25 0.074-0.4 88-500 3300 403
Ф5500×8500 13.8 338 ≤25 0.074-0.4 108-615 4500 525

相关设备

  • 节能球磨机节能球磨机
  • 格子球磨机格子球磨机
  • 水泥球磨机水泥球磨机
  • 陶瓷球磨机陶瓷球磨机
  • 欧式球磨机欧式球磨机
  • 管式球磨机管式球磨机
  • 铝粉球磨机铝粉球磨机
  • 湿式球磨机湿式球磨机
  • 干式球磨机干式球磨机
  • 溢流式球磨机溢流式球磨机

应用案例

浙江磁铁矿选矿现场

产量:日处理5000吨

加工物料:磁铁矿

进料粒度:80目

成品粒度:325目

设备配置:破碎机、球磨机、分级机、磁选机、浓缩机、过滤机等设备。

贵州棒磨机制砂生产线

产量:日处理3000吨

加工物料:河卵石

进料粒度:100mm

成品粒度:5mm以下

设备配置:棒磨机、输送机、洗砂机、细沙回收机、振动筛、给料机等设备。

山东棒磨机磨钢渣生产线

产量:日处理5000吨

加工物料:钢渣

进料粒度:10-50mm

用户要求:研磨之后通过磁选机把铁选出来

设备配置:给料机、鄂式破碎机、输送机、料仓、球磨机、磁选机等设备。
