圆锥式破碎机

产品详情
圆锥式破碎机
产品特点
结构可靠、调整方便、生产效率高、粒度均匀、低能耗、使用经济。
产品简介
圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成

产品优势

1、 破碎比大、生产效率高;
2、易损件消耗少、运行成本低;
3、 层压破碎、成品粒形优异;
4、 液压保护及液压清腔、自动化程度高,减少停机时间;
5、 稀油润滑、可靠先进,提高使用寿命;
6、多种破碎腔型、应用灵活、适应性强;
7、维修简便,操作使用方便;
8、具有较大的可靠性和灵活性,真正为用户创造更多价值。

产品简介

         圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。按照型号分为普通的PY圆锥破碎机、西蒙斯圆锥破碎机、复合圆锥破碎机、标准液压圆锥破碎机、单缸液压圆锥破碎机以及多缸液压圆锥破碎机等,适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。

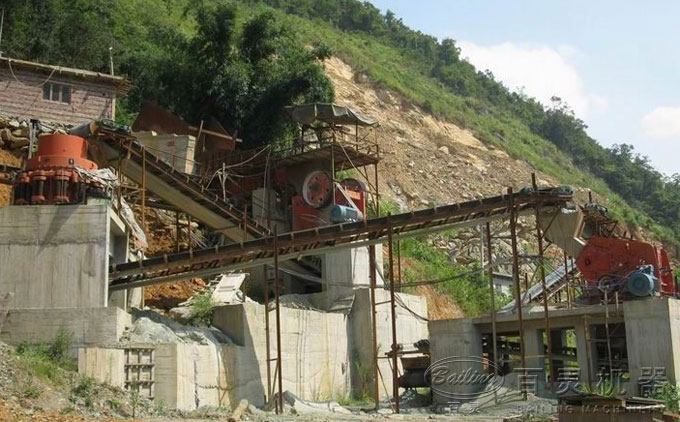

图为百灵机器设备四川省砂石生产线现场

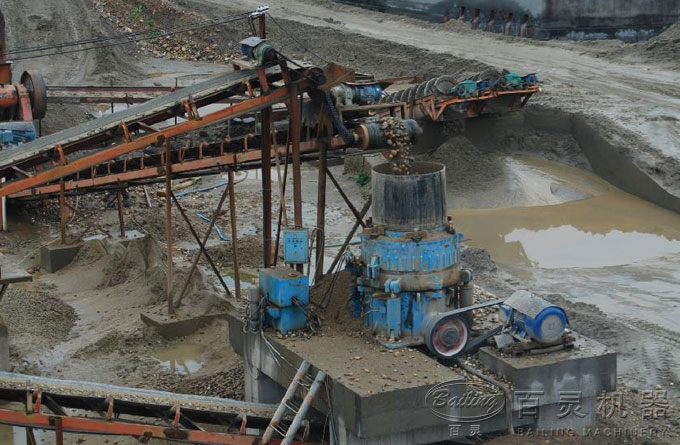

图为百灵机器重庆石英石生产线现场


工作原理

        在圆锥破碎机的工作过程中,电动机通过传动装置带动偏心套旋转,动锥在偏心轴套的迫动下做旋转摆动,动锥靠近静锥的区段即成为破碎腔,物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时,该处已破碎至要求粒度的物料在自身重力作用下下落,从锥底排出。

技术参数

型号 椎体直径
(mm)
进料尺寸
(mm)
调节范围
(mm)
产量
(t/h)
功率
(kw)
转速
(r/min)
重量
(t)
外形尺寸
(mm)
PYB600 600 65 12-25 15-25 30 356 5.5 1740×1225×1940
PYZ600 600 45 5-18 8-23 30 356 5.5 1740×1225×1940
PYD600 600 36 3-13 5-20 30 356 5.5 1740×1225×1940
PYB900 900 115 15-50 50-90 55 333 11.2 2692×1640×2350
PYZ900 900 60 5-20 20-65 55 333 11.2 2692×1640×2350
PYD900 900 50 3-13 15-50 55 333 11.3 2692×1640×2350
PYB1200 1200 145 20-50 110-168 110 300 24.7 2790×1878×2844
PYZ1200 1200 100 8-25 42-135 110 300 25 2790×1878×2844
PYD1200 1200 50 3-15 18-105 110 300 25.3 2790×1878×2844
PYB1750 1750 215 25-50 280-480 160 245 50.3 3910×2894×3809
PYZ1750 1750 185 10-30 115-320 160 245 50.3 3910×2894×3809
PYD1750 1750 85 5-13 75-230 160 245 50.2 3910×2894×3809
PYB2200 2200 300 30-60 59-1000 260-280 220 80 4622×3302×4470
PYZ2200 2200 230 10-30 200-580 260-280 220 80 4622×3302×4470
PYD2200 2200 100 5-15 120-340 260-280 220 81.4 4622×3302×4470

应用案例

焦作河卵石制砂生产线

产量:每小时150吨

加工物料:河卵石

进料粒度:300mm以下

成品料:0-5mm以下

设备配置:料仓、振动给料机、颚式破碎机、圆锥破、VSI制砂机、圆振筛、皮带等设备。

甘肃什鹅卵石制砂生产线

产量:每小时300吨

加工物料:鹅卵石

进料粒度:100-150mm

成品料:5mm以下

设备配置:料仓、颚式破碎机、圆锥破碎机、VSI制砂机、输送机、振动筛、洗砂机、细砂回收机等设备。

黑龙江石灰石砂石生产线

产量:每小时400吨

加工物料:石灰石

进料粒度:100-150mm

成品料:5mm以下 5-10mm 10-15mm

设备配置:料仓、颚式破碎机、反击式破碎机、VSI制砂机、输送机、振动筛等设备。
