回转烘干机

产品详情
回转烘干机
产品特点
结构合理、制作精良、能耗低、产量高、安全节能、经济实用。
产品简介
回转烘干机 主要用于建材行业或治金行业的矿渣、粘土、煤粉,金属选矿业浸出渣等物料的烘干。为了控制烘干机的温度,在进出料装置上配置热电偶,通过温度表可显示进出料端温度变化

产品优势

           1、可以用户需求热源采用煤气发生炉、电加热、燃烧室等不同热源提供,配套由输送机、提升机、除尘装置、给料机等组成,应该机由出料部分、进料部分、转体、进风道、减速机等组成。
           2、适用的物料行业十分广泛,达到10000多个物料品种的作业,成品物料色泽、形状比较好,工作过程中呈倾斜状态,保证了设备的通畅性,物料可以快速被干燥,从而有比较高的经济效益。
           3、抗高热性能好,可以更好更方便的控制好筒内的温度,在进料口处配置上温度表,可以轻松掌握物料的温度。

  产品简介

        回转烘干机主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。回转烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。在回转烘干机内,按物料与热气体流动方向的不同,有顺流式和逆流式两种。

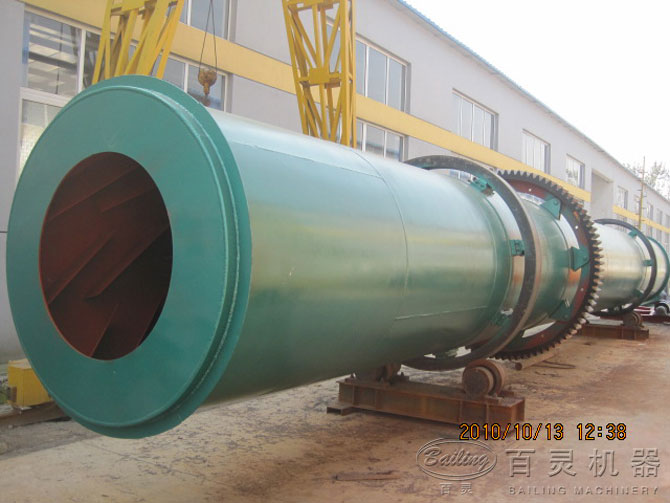

图为河南百灵机器成品库内的回转烘干机

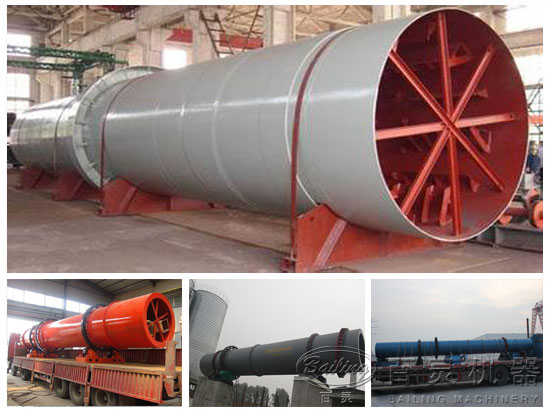

图为百灵机器烘干机在各个烘干机设备现场是使用情况

  工作原理

         回转烘干机采用套筒套列结构使烘干机长度可成倍缩短,由于散热面大幅减少,以致热耗降低,而倍增的热交换面使热效大大提高。

  技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0
9.0
1.9~2.4
3~5
700~800
7.5
9
Φ1.2×10
11.3
2.4~3.0
3~5
700~800
7.5
11
Φ1.5×12
21.2
4.5~5.7
3~5
700~800
15
18.5
Φ1.5×14
24.7
5.3~6.6
3~5
700~800
15
19.7
Φ1.5×15
26.5
5.7~7.1
3~5
700~800
15
20.5
Φ1.8×12
30.5
6.5~8.1
3~5
700~800
18.5
21.5
Φ1.8×14
35.6
7.6~9.5
3~5
700~800
18.5
23
Φ2.2×12
45.6
9.7~12.2
3~5
700~800
22
33.5
Φ2.2×14
53.2
11.4~14.2
3~5
700~800
22
36
Φ2.2×16
60.8
13.0~16.2
3~5
700~800
22
38
Φ2.4×14
63.3
13.5~16.9
3~5
700~800
37
45
Φ2.4×18
81.4
17.4~21.7
3~5
700~800
37
49
Φ2.4×20
90.4
19.3~24.1
3~5
700~800
45
54
Φ2.4×22
99.5
21.2~26.5
3~5
700~800
45
58
Φ2.6×24
127.4
27.4~34.0
3~5
700~800
55
73
Φ3.0×20
141.3
30.1~37.7
3~5
700~800
75
85
Φ3.0×25
176.6
37.7~47.1
3~5
700~800
75
95
Φ3.2×25
201
42.9~53.6
3~5
700~800
90
110
Φ3.6×28
285
60.8~76.0
3~5
700~800
160
135

应用案例

吉林延边褐煤烘干生产线

产量:每小时40吨

加工物料:褐煤

原料水分:55%

最终水分:5%以下

设备配置:输送机、燃烧室、烘干机、除尘器、料仓、提升机等设备。

内蒙雅克什污泥烘干机生产现场

平均产量:每小时50吨

加工物料:污泥

原料水分:55%

最终水分:5%以下

设备配置:输送机、燃烧室、烘干机、除尘器、料仓、提升机等设备。

河北河沙烘干机生产线

平均产量:每小时60吨

加工物料:河沙

原料水分:55%

最终水分:5%以下

设备配置:输送机、燃烧室、烘干机、除尘器、料仓、提升机等设备。
