磁选机
产品特点:
结构简单 质量可靠
处理量大 操作方便
安全节能 经济实用

  产品简介

  磁选机是在产业界使用最广泛的、通用性高的机种之一,使用于粉状粒体中的除去铁粉等,磁选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。

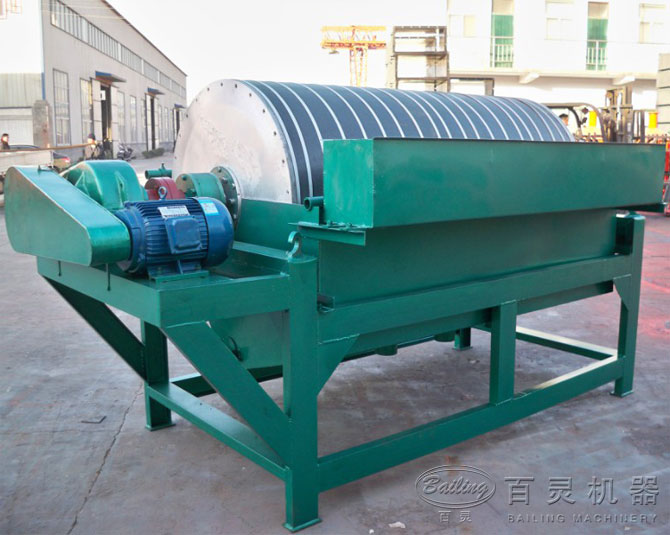

图为即将发往邯郸客户生产现场的磁选机

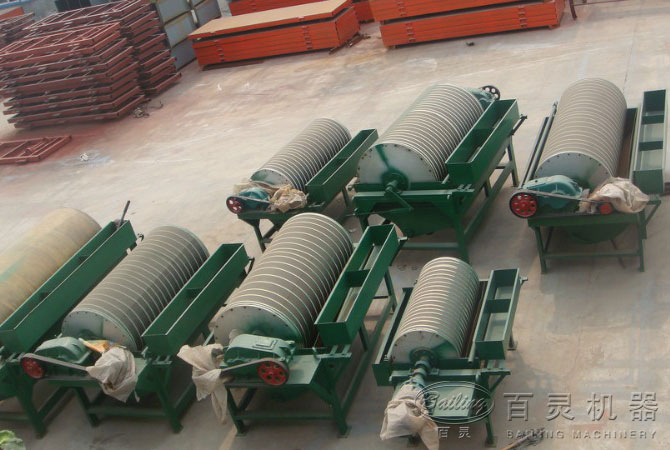

图为河南百灵公司为某选矿设备厂加工生产的磁选机,现已生产完成

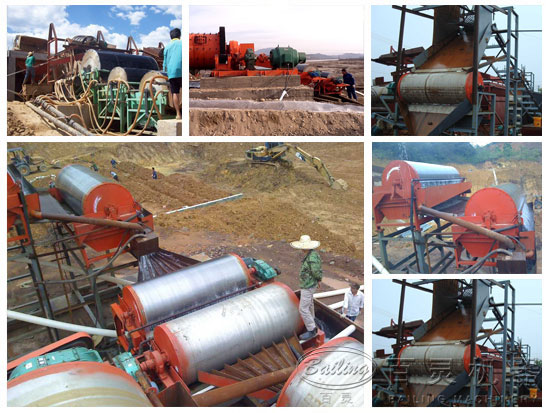

图为河南百灵生产的磁选机在使用现场,磁选机颜色是根据客户要求进行加工

   百灵机器 磁选机的磁系,采用优质铁氧体材料或与稀土磁钢复合而成,以前筒表平均磁感应强度为100-600mT。目前由于技术的发展,磁选机可以做成辊状,磁场强度也提高到1644mT,已经是目前实测最高的磁场强度。

  工作原理

 矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

  产品特点

  1、分选效果好:由于本机采取动态磁系设计,矿料在滚筒表面滑动、位移及翻滚,滚筒不沾料,有利于物料分选,初选品位可提高1-4倍,一次精选品位可达60%以上。
  2、处理能力大:由于本机采用包裹式开放磁系,物料不裹团,无堵塞现象,因此处理能力大,单台磁选机的处理原矿量可达50吨以上,还可多机并列并联使用,可成倍提高产量。
  3、适应行业广:可以满足各种铁矿、河砂、尾矿、钢渣、钢灰、硫酸渣、磨料、耐火材料、制板、橡胶、粮食等诸多行业的需求,部分设备还可一机多用。

  技术参数

型号 CTB612 CTB618 CTB7512 CTB7518 CTB918 CTB924 CTB1018 CTB1024
圆筒直径(mm) Φ600 Φ600 Φ750 Φ750 Φ900 Φ900 Φ1050 Φ1050
圆筒长度(mm) 1200 1800 1200 1800 1800 2400 1800 2400
圆筒转速(r/m) 35 35 35 35 20 20 20 20
筒表高磁感应强度 1200-1500 1200-1500 1200-1500 1200-1500 1200-1500 1200-1500 1200-1500 1200-1500
给矿粒度(mm) 0.4-0 0.4-0 0.5-0 0.5-0 0.8-0 0.8-0 0.8-0 0.8-0
给矿浓度(%)) 20-25 20-25 20-25 20-25 25-35 25-35 25-35 25-35
工作间隙(mm) 30-40 30-40 30-40 30-40 45-75 45-75 45-75 45-75
生产能力 干矿(t/h) 10-15 15-20 15-20 30-35 35-50 40-60 50-100 70-130
矿浆粉(m3/h)         100-150 120-180 170-120 200-300
电动机功率(kw) 2.2 2.2 2.2 3 4 4 4 5.5
设备重量(kg) 1200 1500 1830 2045 3500 4000 4095 5071
外形尺寸(mm) 2280×1300
×1250
2280×1300
×1250
2256×1965
×1500
2280×1965
×1500
3000×1500
×1500
3600×1500
×1500
3440×2220
×1830
3976×2250
×1830
产品优势

应用案例

云南赤铁矿选矿生产线

产量:日处理5000吨

加工物料:赤铁矿

最终精矿品味:63%

设备配置:料仓、颚式破碎机、细颚式破碎机、球磨机、给料机、分级机、旋流器、高梯度磁选机、搅拌桶、程控加药机、过滤机等设备。

湖北铜矿选矿生产线

平均产量:日处理5000吨

加工物料:硫化铜

最终精矿品味:63%

设备配置:给料机、破碎机、球磨机、分级机、浮选机、浓缩机、过滤机、烘干机等设备组成

新疆铅锌矿选矿生产线

平均产量:日处理4000吨

加工物料:铅锌矿

最终精矿品味:63%

设备配置:给料机、破碎机、球磨机、分级机、浮选机、浓缩机、过滤机、烘干机等配套设备组成
