产品详情
浮选机
产品特点:
分选精度高 处理量大
运行成本低 易于维护检修
安全节能 经济实用

  产品简介

  该系列浮选机适用于有色黑色金属的选别,还可用于非金属如:煤、莹石、滑石的选别。该浮选机具有如下特点:吸气量大,低功耗。每个插槽都吸气,吸浆和浮选三重功能,自成浮选回路,没有任何辅助设备,配置水平,便于流程变化。

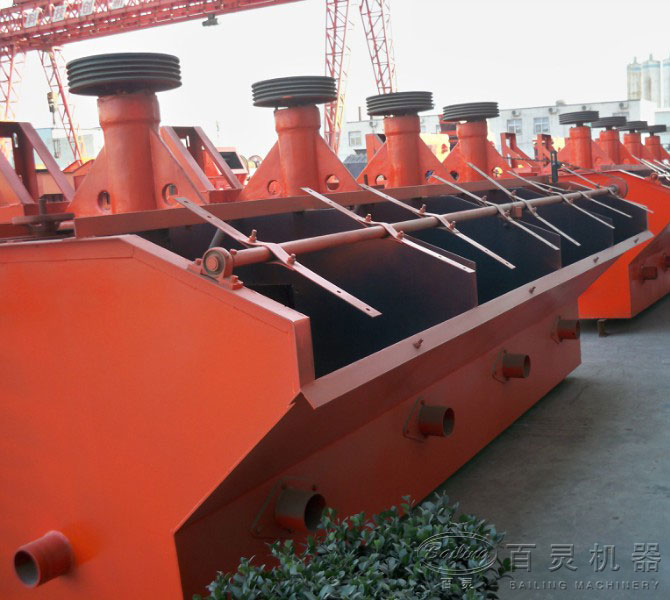

图为河南百灵公司成品库内的浮选机

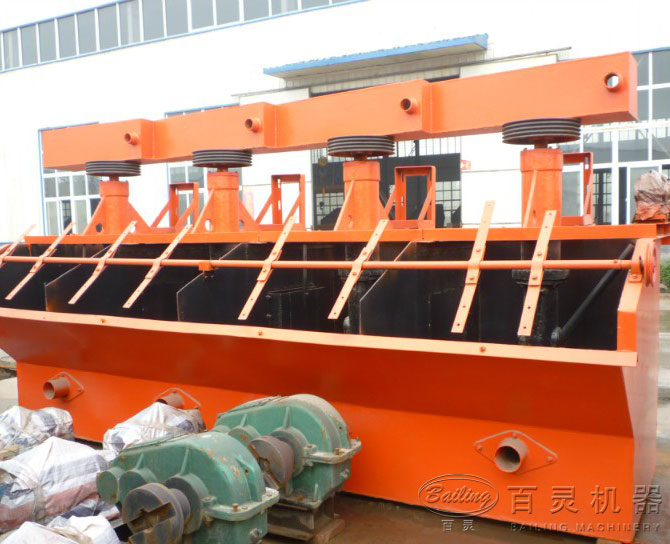

图为河南百灵公司成品库内的浮选机

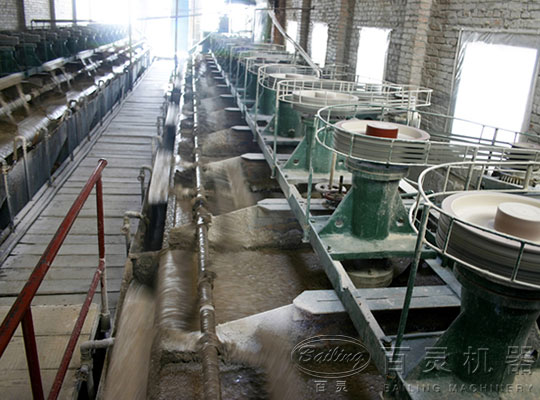

百灵机器浮选机客户现场(一)

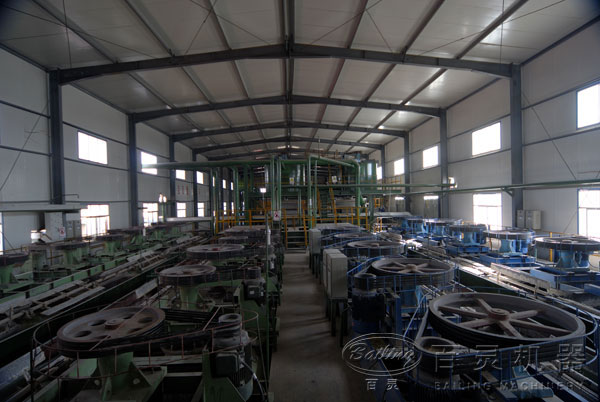

百灵机器浮选机客户现场(二)

  工作原理

 浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮的空气分配器也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出或进入泡沫槽。还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到最终成为尾矿。

黑龙江XX选矿项目浮选机工作现场

  产品特点

  1、吸气量大、功耗低。
  2、每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需任何辅助设备,水平配置,便于流程的变更。
  3、矿浆循环合理,能最大限度地减少粗砂沉淀。
  4、设有矿浆面的自控装置,调节方便。
  5、叶轮带有后倾式的上下叶片,上叶片产生矿浆上循环,下叶片产生矿浆下循环。

  技术参数

XJK浮选机详细参数:

规格型号  有效
直径
(m3/槽)
叶轮直径(mm) 生产能力
(m3/min)
叶轮转速(r/min) 刮板转速(r/min) 配用电机 外形尺寸四槽一体(mm) 重量(吨/槽)
型号 功率(KW)
XJK-0.13 0.13 200 0.05-0.16 600 17.5 Y90L-4 1.5 2100×865×900 0.35
XJK-0.23 0.23 250 0.12-0.28 500 17.5 Y90L-4 1.5 2625×1130×1290 0.41
XJK-0.35 0.35 300 0.15-0.5 470 17.5 Y100L1-4 2.2 3012×1350×1320 0.45
XJK-0.62 0.62 350 0.3-0.9 400 16 Y100L2-4 3 3800×1500×1550 0.85
XJK-1.1   1.1 500 0.6-1.6 330 26 Y132m-6 5.5 4680×1820×1950 1.4
XJK-2.8   2.8 600 1.5-3.5 280 26 Y160L-6 11 7750×2600×2700 2.43

SF浮选机详细参数:

型号规格 SF0.37 SF0.7 SF1.2 SF2.8 SF4
槽体容积 (m3) 0.37 0.7 1.2 2.8 4
叶轮直径(mm) 300 350 450 550 650
生产能力(t/h) 0.2-0.4 0.3-0.9 0.6-1.2 1.5-3.5 0.5-4
叶轮转速 (r/min) 352 400 312 268 238
配套电机 型号 转子 Y90L-4 Y132S-6 Y13M-6 Y180L-8 Y200L-8
刮板 Y80L-4 Y90L-6 Y90L-6 Y100L-6 Y100L-6
功率(kw) ①1.5 ②0.75 ①3 ②1.1 ①5.5 ②1.1 ①11 ②1.5 ①15 ②1.5
单槽重量(t/单槽) 445 600 1240 2242 2660
外形尺寸(mm) 700×700×750 900×1100×950 1100×1100×1100 1700×1600×1150 1700×1600×1150

产品优势

应用案例

云南赤铁矿选矿生产线

产量:日处理5000吨

加工物料:赤铁矿

最终精矿品味:63%

设备配置:料仓、颚式破碎机、细颚式破碎机、球磨机、给料机、分级机、旋流器、高梯度磁选机、搅拌桶、程控加药机、过滤机等设备。

湖北铜矿选矿生产线

平均产量:日处理5000吨

加工物料:硫化铜

最终精矿品味:63%

设备配置:给料机、破碎机、球磨机、分级机、浮选机、浓缩机、过滤机、烘干机等设备组成

新疆铅锌矿选矿生产线

平均产量:日处理4000吨

加工物料:铅锌矿

最终精矿品味:63%

设备配置:给料机、破碎机、球磨机、分级机、浮选机、浓缩机、过滤机、烘干机等配套设备组成
