格子球磨机

产品详情
格子球磨机
产品特点
运转平稳、工作可靠、操作便捷、易于维护、高效节能、安全环保。
产品简介

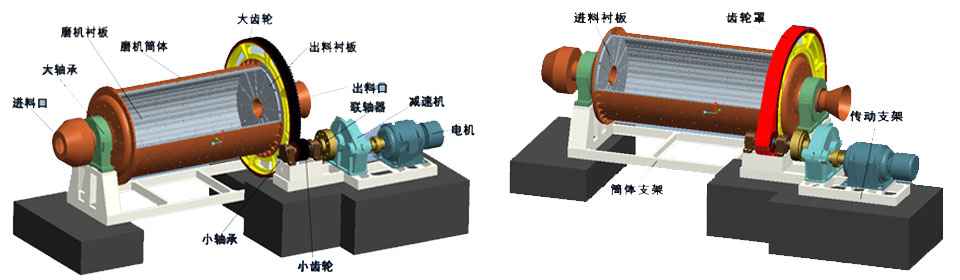

格子球磨机在排矿端带有中空轴颈的端盖内,装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条,将端盖分成八个扇形室

  产品优势

              1.该球磨机传动采用滚动轴承代替滑动轴承,摩擦力大大降低,起动容易、节能显著;
              2.它的出料端采取了锥体设计,这样既增加了容积,又迫使锥体端的钢球分级,愈接近出口,钢球直径愈小,增加了反复研磨的作用,便物料的精细程度进一步提高;
              3.它采用沟槽式环型衬板,增加了球矿接触表面,加强了研磨作用,且对矿石有提升能力,降低了功率;
              4.它采用整体机架,便于土建施工和设备安装。
        格子球磨机在排矿端带有中空轴颈的端盖,内装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条,将端盖分成八个扇形室,在每个扇形室内安装簸箕形衬板,并用螺钉固定在端盖上,然后将格子板安装在由簸箕衬板所形成的每个扇形室上。

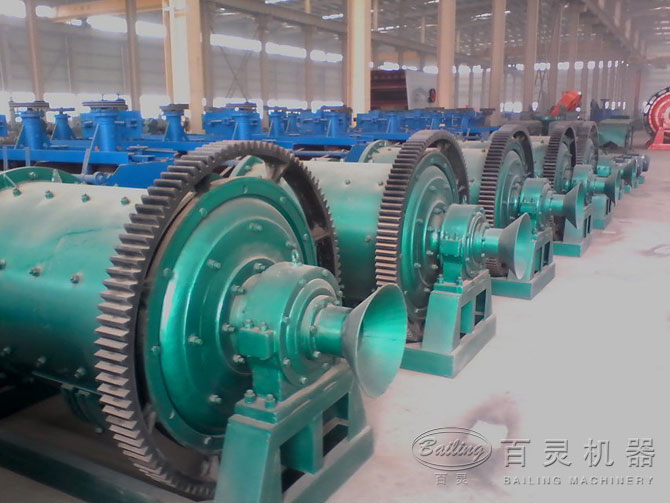

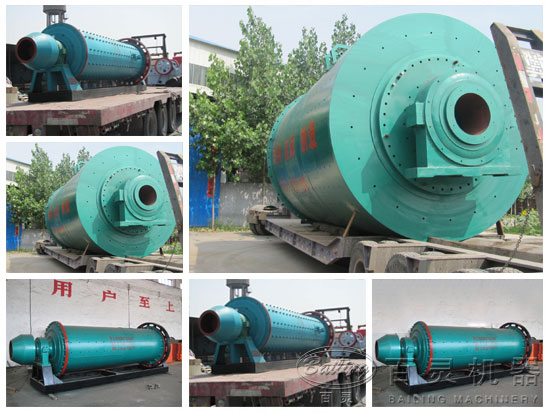

图为百灵机器成品库内即将发往贵州客户现场的的6台格子球磨机


  工作原理

        格子型球磨机的磨碎产物是由排矿格子板排出,具有强迫排矿作用,排矿速度快,排矿端的矿浆面水平低于排矿轴颈的最低水平线故称为水平排矿。磨机内从给料端到排料端矿浆面,矿浆通过磨机的速度加快,使已磨细的矿粒能及时排出。

  技术参数

型号

规格

生产能力(t/h)

转速(r/min)

装球量(t)

功率(kw)

主减速器

重量(t)

MQG1245

1200×4500

1.4-2

35

5.2

45

ZD30

12

MQG1557

1500×5700

3.5-4.5

29

12.25

115

ZD40

23

MQG1864

1830×6400

5.5-6.4

24.23

18.5

155

ZD60

34.6

MQG1870

1830×7000

6-7

23.91

21

185

ZD60

36.5

MQG2265

2200×6500

14-15

21.4

31

380

ZD70

50

MQG2275

2200×7500

16-18

19

32.5

380

ZD70

63

MQG2470

2400×7000

26-30

17

38

475

ZD70

70.5

MQG3090

3000×9000

42-50

15

65

1000

ZD80

156.5


相关设备

  • 节能球磨机节能球磨机
  • 格子球磨机格子球磨机
  • 水泥球磨机水泥球磨机
  • 陶瓷球磨机陶瓷球磨机
  • 欧式球磨机欧式球磨机
  • 管式球磨机管式球磨机
  • 铝粉球磨机铝粉球磨机
  • 湿式球磨机湿式球磨机
  • 干式球磨机干式球磨机
  • 溢流式球磨机溢流式球磨机

应用案例

浙江磁铁矿选矿现场

产量:日处理5000吨

加工物料:磁铁矿

进料粒度:80目

成品粒度:325目

设备配置:破碎机、球磨机、分级机、磁选机、浓缩机、过滤机等设备。

贵州棒磨机制砂生产线

产量:日处理3000吨

加工物料:河卵石

进料粒度:100mm

成品粒度:5mm以下

设备配置:棒磨机、输送机、洗砂机、细沙回收机、振动筛、给料机等设备。

山东棒磨机磨钢渣生产线

产量:日处理5000吨

加工物料:钢渣

进料粒度:10-50mm

用户要求:研磨之后通过磁选机把铁选出来

设备配置:给料机、鄂式破碎机、输送机、料仓、球磨机、磁选机等设备。
